دستگاه جوش لیزری
دستگاه جوش لیزری
- این سیستم از یک منبع لیزر، یک سیستم خنک کننده آب، یک سر جوش و یک فیدر سیم تشکیل شده است.
- دستگاه جوش دستی انعطاف پذیری، راندمان بالا و کیفیت جوشکاری بالای جوش لیزری را در نظر می گیرد. و قبل از استفاده به حداقل آموزش نیاز دارد.
- طراحی مدولار و چیدمان تجهیزات ظاهری حرفه ای و ساختاری برای نگهداری و اشکال زدایی آسان می دهد.
پارامترهای فنی و تنظیمات
|
جزء |
پیکربندی |
|
|
منبع لیزر |
Maxphotonics، ساخت چین |
|
|
سر برش |
Au3tech، ساخت چین |
|
|
خنک کننده آبی |
هانلی، چین |
|
|
سر جوش |
Au3tech، ساخت چین |
|
|
پارامتر
|
توان خروجی نامی (w) |
1500/ 2000 |
|
محدوده تنظیم توان خروجی |
10~100(%) |
|
|
طول موج مرکز (nm) |
1080±10 |
|
|
طول خط |
10m |
|
|
شیوه ی کار |
پیوسته / مدولاسیون |
|
|
پایداری توان خروجی |
<±1% |
|
|
پیش نمایش قدرت نور قرمز (uW) |
200 |
|
|
محدوده دما |
15-35oC |
|
|
محدوده رطوبت |
<70% No condensation |
|
|
توصیه های ضخامت جوش |
0.5-3میلی متر |
|
|
نیاز به شکاف جوشکاری |
کمتر یا مساوی با 0.5 میلی متر |
|
|
نوع خنک کننده |
خنک کننده آب |
|
جدول ظرفیت جوش لیزری
قطعات اصلی دستگاه جوش لیزری
|
|

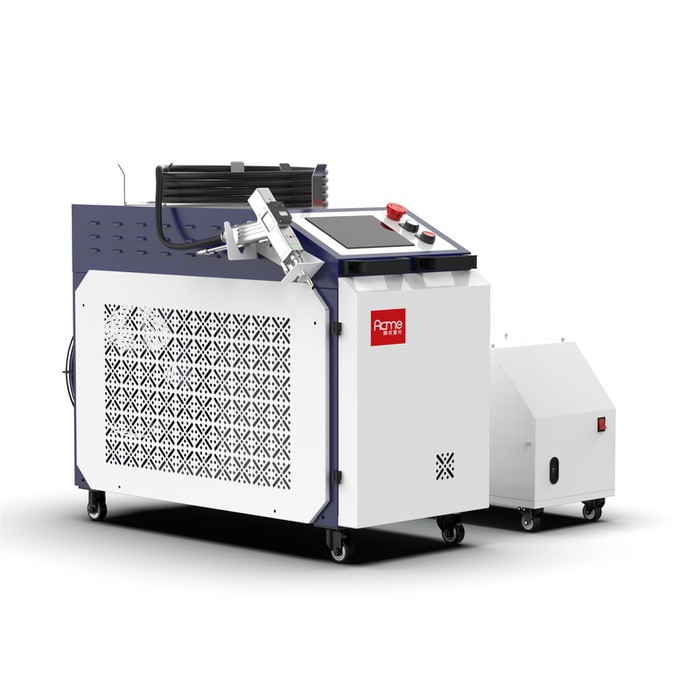

دستگاه جوش لیزری فیبر دستی
|
|
|
منبع لیزر فیبر Maxphotonics منبع لیزر فیبر CW برای دستگاه های جوش |
|
|
سر جوش لیزری Au3tech
الگوی جوش لیزری تاب خورده کنترل لیزری از راه دور 0.9 کیلوگرم برای استفاده طولانی مدت ماشه و طراحی ایمن |
|
|
چیلر آب هانلی منبع لیزر خنک کننده و سرهای جوش |
|
|
کنترل پنل و سیستم HWSمدل 5000 با استفاده از سیستم کنترل با عملکرد بالا، دستگاه بسیار کاربرپسند و در عین حال کار با آن آسان است، با تنظیم مقادیر مناسب حتی یک تازه کار نیز می تواند در مدت زمان کوتاهی با این دستگاه کار کند.
|
هد جوشکاری چرخشی مقدمه:
⚫ عنصر نوری دقیق، پرتو عالی و پایدار.
⚫ ظاهر خنک و طراحی ارگونومیک سبک وزن، راحت برای نگهداری طولانی مدت.
⚫ طراحی لنز محافظ دوگانه.
⚫ نقطه نور را می توان در موقعیت مرکزی تنظیم کرد.
⚫ تیر خط، عملیات آسان، استحکام بالا، اتصال جوش خوب.
⚫ یک لنز تمیزکننده Ppi led D20- F600 برای رسیدن به عرض پرتو 80 میلیمتری.
⚫قابلیت تغییر به عملکرد تمیز کردن برش و زنگ زدگی، کارکرد آسان (اختیاری، هزینه اضافی).
جزئیات بسته بندی دستگاه جوش لیزری
| توان (KW) | FLW-1000W | FLW-1500W | FLW-2000W | FLW-3000W |
| حالت کار | دستگاه جوش لیزر 1 کیلووات | دستگاه جوش لیزر 1.5 کیلووات | دستگاه جوش لیزری 2 کیلووات | دستگاه جوش لیزری 3 کیلووات |
| حداکثر قدرت | 6.2 کیلووات | 7.7 کیلووات | 10 کیلووات | 14.4 کیلووات |
| اندازه منبع لیزر MAX | 485x145x570mm | 482.6x133x550mm | 482.6x172x850mm | |
| ولتاژ ورودی (V,Hz) | تک فاز 220 ولت، 50 هرتز | تک فاز 220 ولت 50 هرتز | تک فاز 220 ولت 50 هرتز | 3-فاز 380 ولت، 50 هرتز |
| وزن دستگاه (کیلوگرم) | 117 کیلوگرم (شامل فیدر سیمی) | 120 کیلوگرم (شامل فیدر سیمی) | 130 کیلوگرم (شامل فیدر سیمی) | 190 کیلوگرم (شامل فیدر سیمی) |
| اندازه ماشین میزبان | 980x486x807 میلیمتر (L*W*H) | 980x486x807 میلیمتر (L*W*H) | 980x486x807 میلیمتر (L*W*H) | 1110x620x1060mm (L*W*H) |
| وزن فیدر سیم | 17.5 کیلوگرم | 17.5 کیلوگرم | 17.5 کیلوگرم | 17.5 کیلوگرم |
| اندازه فیدر سیم | 580x310x460mm (فقط دستگاه: 500x245x390mm) | |||
| ابعاد بسته | 1110x580x1320mm | 1110x580x1320mm | 1110x580x1320mm | 1250*590*1550 میلی متر |
| وزن مجموع | 143 کیلوگرم | 146 کیلوگرم | 159 کیلوگرم | 232 کیلوگرم |
| خنک کننده آبی | SCHYTJ-1500 | SCHYTJ-1500 | SCHYTJ-2000 | SCHYTJ-3000 |
| مبرد | R32 (دی فلورومتان) | |||
| مقدار شارژ مبرد | 300g | 300g | 350g | 600g |
| حجم مخزن آب | 11L | 11L | 11L | 13L |
دستگاه جوش لیزری دستی
