2019 دستگاه برش لیزر فیبر لوله LT6020 طراحی جدید
Cntact: لیزا هوانگ / مدیر فروش
TEL / Whatsapp: +8615288866850
ایمیل: lisa _ huang@acmelaser.cn
پیکربندی
| نه | مورد | QTY | نام تجاری |
| 1 | منبع لیزر | 1 | IPG / Raycus / MAX |
| 2 | سر لیزر | 1 | آلمان PRECITEC / سوئیس Raytools |
| 3 | سیستم کنترل | 1 | سرو |
| 4 | تختخواب ماشین | 1 | پانل فلزی جوش داده شده 18-25 میلی متر |
| 5 | قسمت برق | 1 | اشنایدر |
| 6 | پنوماتیک بخشی | 1 | SMC |
| 7 | راه آهن راهنما | 1 | تایوان هیوین 35 میلی متر |
| 8 | هلیک رک | 1 | تایوان YYC |
| 9 | موتور | 1 | ژاپن Yaskawa Servo Motor |
| 10 | کاهش دهنده | 1 | ژاپن Shimpo Reducer |
| 11 | خنک کننده آبی | 1 | هانلی (گزینه: تونگفی) |
| 12 | کمپرسور هوا | 1 | برند برتر چینی |
| 13 | استخراج گرد و غبار | 1 | اسم |
| 14 | مجموعه ضایعات | 1 | چرخ دستی برای مواد کوتاهتر از 200 میلی متر |
مشخصات فنی
| نه | مورد | پارامتر |
| 1 | حداکثر سرعت سفر | 140 متر در دقیقه |
| 2 | طول موج لیزر | 1070-1080 نانومتر |
| 3 | حداقل عرض برش | 0.2 میلی متر |
| 4 | دارای توان خروجی | 10--100% (100W-1000W) |
| 5 | دقت موقعیت یابی X و Y | 3 3 0.03 میلی متر |
| 6 | دقت موقعیت یابی را تکرار کنید | 2 2 0.02 میلی متر |
| 7 | pipeshape برش موجود | مربع ، دور ، مستطیل ، بیضی ، زاویه ای ، کانال ، پرتو I ، لوله مخصوص لوله های فلزی شکل و غیره |
| 8 | شتاب | 1G-3G |
| 9 | سیستم های روغنی | روغن کاری خودکار |
| 10 | طول موثر برش | 6000mm / 8000mm / 10000mm (سفارش سفارشی قابل قبول) |
| 11 | منبع تغذیه | 380v50Hz ± 10٪ |
| 12 | موقعیت قرمز | آره |
| 13 | گازهای کمکی | اکسیژن ، نیتروژن ، هوا |
| 14 | قالب های پرونده پشتیبانی می شوند | IGS (موجود PRO / E. UG ، عکس جامد عکس) |
| 15 | قطر | 20mm-600mm (سفارش سفارشی قابل قبول) |
| 16 | سیستم ردیابی لیزر | پیگیری خودکار |
| 17 | طول ضایعات دم | GG lt؛ 180mm |
جزئیات :
تخت دستگاه 18-25 میلی متر از پانل فولادی کاملاً با عملیات گرما و پیری برش خورده است ، توسط مرکز ماشینکاری COLGAR ایتالیا با دقت بالا ، پایداری خوب ، بدون تغییر شکل آسیاب شده است. تختخواب را در کوره قرار داده تا 600 درجه گرم شود و دمای هوا را به مدت 200 هفته در دمای 200 درجه نگه دارد و سپس برای خنک کردن به طور طبیعی از آن خارج می شود. این روند حدود 15-20 روز طول می کشد.
محور X ساختار کنسول است: طراحی یک قطعه که ثبات برش را تضمین می کند ، بدون لرزش. و توسط مرکز فرز cnc با دقت بالا آسیاب می شود.
چاک جلوی سلف محور با سرو 4.5 کیلو وات Yaskawa با کاهنده فرانسه Motovario است.
سرعت چرخش می تواند تا 160r / min باشد و فشار گیره قابل تنظیم است.
برای رفع انواع اشکال لوله ها ، دو جفت بست می توانند همزمان حرکت کنند.
چاک دارای سه سطح است که می تواند لوله ها و لوله های قطر 20-600 میلی متر را در خود جای دهد.
بارگیری مواد5 عدد از براکت های حامل قابل تنظیم پنوماتیک به طور خودکار قابل تنظیم ، مناسب برای انواع مختلف قطر لوله 20-600 میلی متر برای اطمینان از اندازه طولانی تر گیره لوله به دلیل انعطاف پذیری آن.
نمونه ها
کارخانه موردن
PROFESSIONALTEAM
مشتریان نشان می دهد

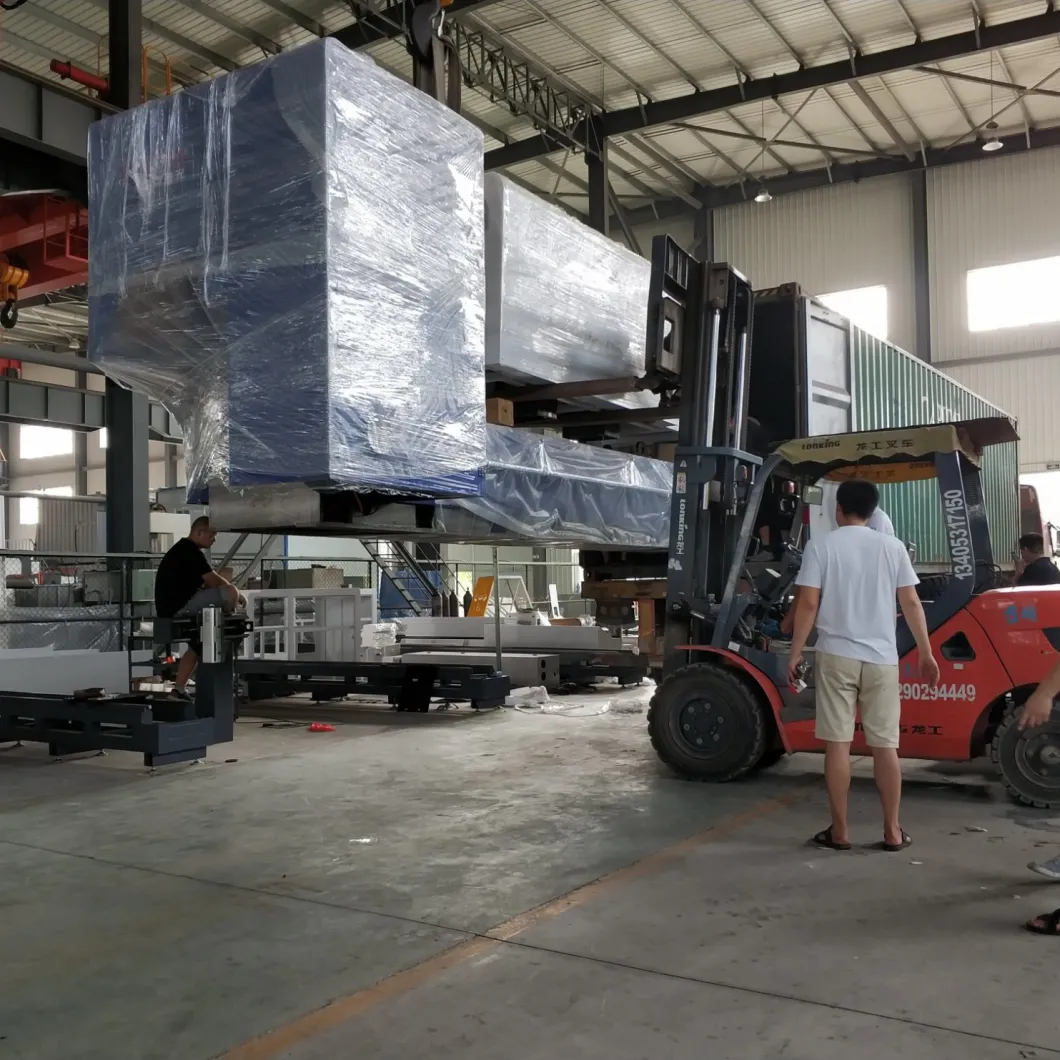

حمل و نقل
